Projekt "Joystick"
Produktidee
Das Universalbloard verfügt über eine 9-poligen Sub-D-Buchse zum Anschluss eines digitalen Joysticks. Die Pinbelegung ist kompatibel zu üblichen Standard-Joysticks.

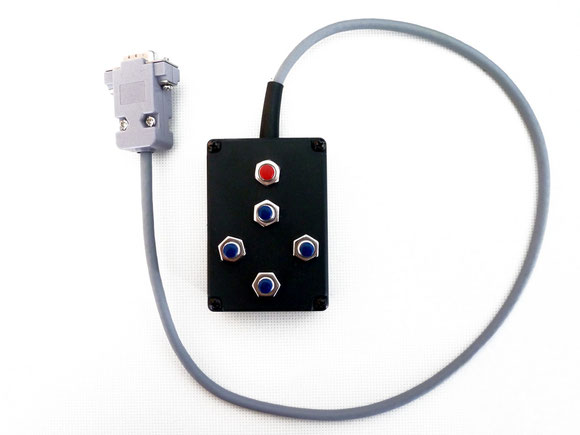

Unser Tasten-Joystick besteht aus einem Schalengehäuse aus Kunsstoff mit 4 Richtungs- und einer Starttaste, sowie einem ca. 1 m langen Anschlusskabel mit einer 9-poligen Sub-D-Buchse. Die
folgende Abbildung zeigt Aufbau und Montage des Joysticks.

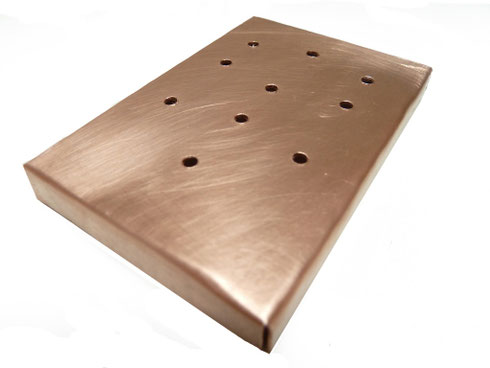

Material

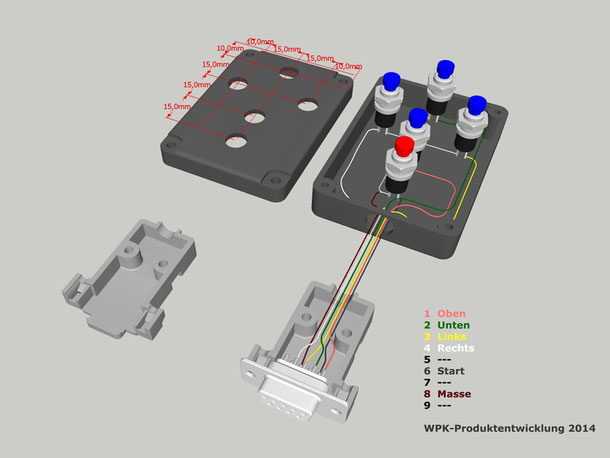

Sketchup-Datei zum Tasten-Joystick
Verdrahtungsplan zum Tasten-Joystick

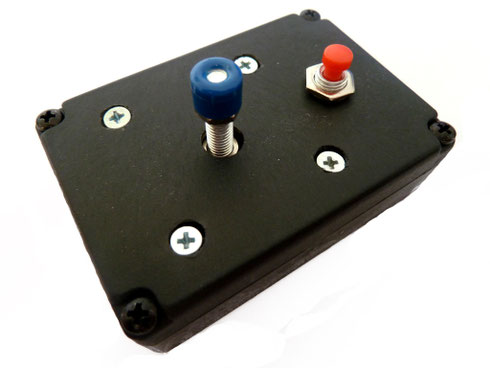

Mini-Joystick

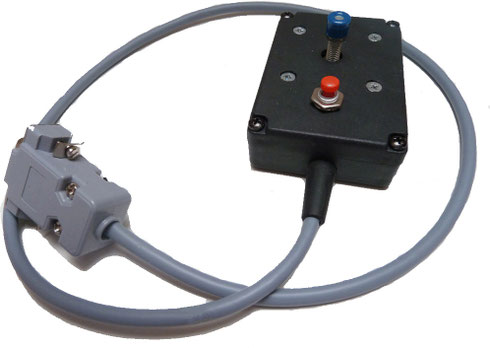

Neben dem oben beschriebenen Tasten-Joystick wurde eine weitere Variante entwicklet, die in ihrem Aufbau dem Funktionsprinzip des Atari-Joysticks entspricht. Die Auslenkung des Joystickhebels wird
dabei auf 4 Miniaturtaster übertragen. Zudem verfügt auch dieser Joystick über eine Starttaste.
Material

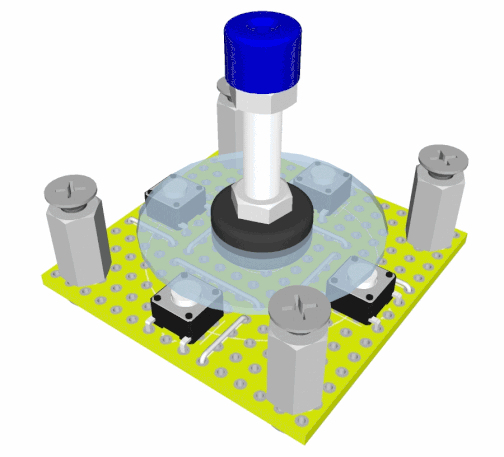

Sketchup-Datei zum Mini-Joystick
Mini-Joystick als Sketchup-Datei.
Eagle-Dateien zum Mini-Joystick
Mini-Joystick als Eagle-Datei.
Verdrahtungsplan zum Mini-Joystick
